Joindre les segments

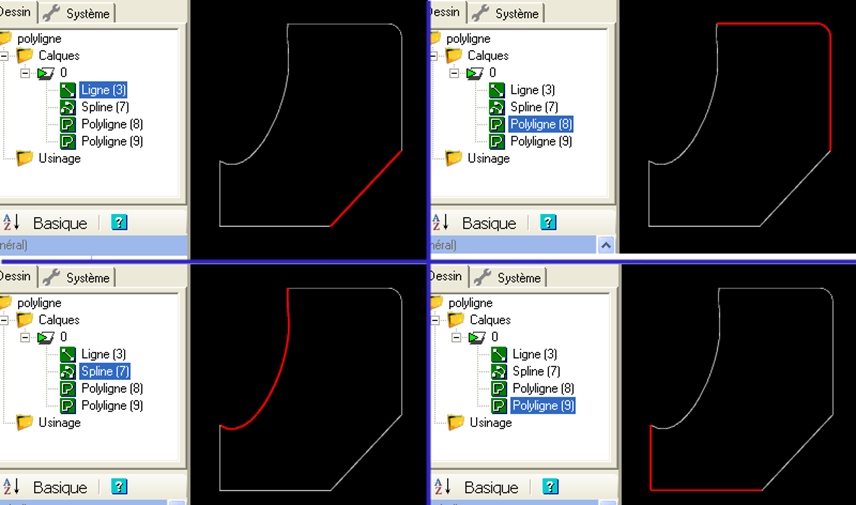

Lorsque le fichier DXF est importé, les lignes, polyligne, cercles, arc de cercle sont séparés
Avec fusion 360 il n’y a pas de fonction native pour joindre les segments car.
Si une esquisse 2D ne forme pas un polygone avec des segments joints, il n’y a pas de possibilité de créer des surfaces.
Si il n’y a pas de surface on ne peut pas créer de volumes.
Mais cela reste un raisonnement de concepteur qui modélise directement en 3D
Que faire des dessins d’artistes 2d, avec des centaines de lignes qui ne se joignent pas tout à fait ?
Un utilisateur a créé un script python pour cela
https://github.com/kewlsak/ConnectTheDots
Procédure pour ajouter un script python dans fusion 360
Rappel géométrie collège :
Le polygone est une figure fermée dont les cotés sont des segments
C’est un polygone qui doit être dessiné pour la face de base qui servira à créer le volume d’un prisme droit
Il est nécessaire de sélectionner tous les segments du dessin afin de les joindre

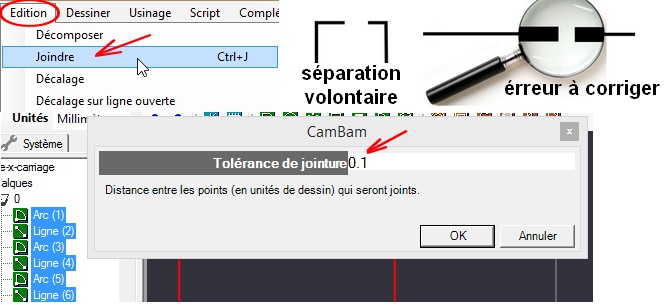

Vous pouvez sélectionner tous les segments en faisant une fenêtre de sélection autour du dessin ou aller dans le menu « Edition » puis « Tout sélectionner »
La tolérance de jointure permet de séparer les segments qui ne se rejoignent pas de manière volontaire de ceux qui ne se rejoignent pas par erreur.
