(Fr) Les règles pour les pistes de circuit imprimé

by | Mar 7, 2018 | Circuits imprimés

Article inspiré du wiki du site www.jelectronique.com  https://wiki.jelectronique.com/doku.php?id=le_bruit

Consultez le site et le Wiki il y a beaucoup d’autres articles intéressants

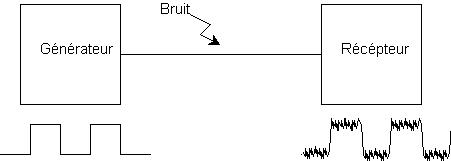

Un signal utile peut être modifié par la superposition d’une perturbation, le bruit.



Le bruit peut être de plusieurs natures :

  1. Electrostatique
  2. Electromagnétique
  3. Magnétique

1 ) Electrostatique

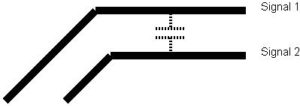

Le bruit électrostatique est généralement dû à un effet de couplage capacitif, entre 2 pistes par exemple.

Le signal 1 devient du bruit pour le signal 2 et inversement.

 2 ) Electromagnétique

Le bruit électromagnétique est généralement dû à une piste ou un câble qui réagit comme une antenne.

3 ) Magnétique

Le bruit magnétique est généralement dû à une piste qui réagit comme une inductance.

4 ) Les principales sources de bruit

  • Le secteur 50Hz
  • Les ondes radio : télévision, wifi, téléphone etc
  • Les appareils utilisant des alimentations à découpage

5 )  Les solutions

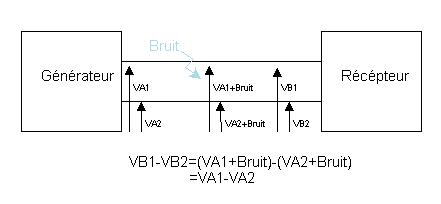

Le mode différentiel

S’il y a perturbation, elle sera la même sur les 2 fils et vu que c’est une tension différentielle toutes perturbations communes aux 2 fils est supprimées.

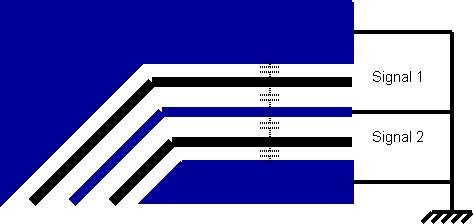

Le blindage

On intercale la masse entre le signal à protéger et le bruit. Le couplage capacitif ne se fera plus avec le signal mais avec la masse.

Dans le cas des circuits doubles faces, on utilise aussi une grille de masse à la place du plan de masse pour diminuer l’effet capacitif entre les faces.

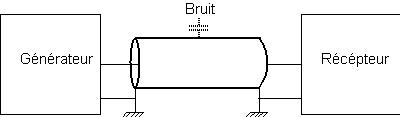

Le champ électrique est réfléchit sur une surface conductrice et le champ magnétique absorbé.

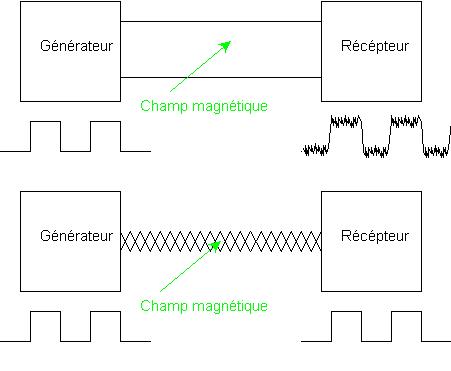

Le tressage

La tension induite, par un champ magnétique, aux bornes d’une spire est proportionnelle à la surface de cette spire. C’est pour cette raison qu’on tresse les conducteurs pour diminuer cette surface et ainsi diminuer la bruit.
