(Fr) Commander un PCB via internet

by | Jul 3, 2018 | CAO - PCB

Les 4 principaux logiciels de création de PCB c’est à dire les plus utilisés et ayant le plus de ressources disponibles sur internet sont
Eagle, Kicad, Circuit maker d’Altium et EasyEDA

Voici un article en Anglais qui fait un comparatif entre ces logiciels
https://circuitdigest.com/tutorial/best-pcb-design-software

Création du schéma

La principale difficulté pour créer un schéma c’est de trouver les bons composants dans les bibliothèques
Pour cela il y a le site https://www.snapeda.com/ de Octopart
Une page https://www.snapeda.com/about/import/ explique comment importer les symboles 2D et footprint dans les logiciels Altium, Kicad et Eagle
Autre site avec bibliothèque de composants : https://componentsearchengine.com/

I ) Présentation du projet

Le projet est inspiré de l’article en anglais de Element14 (https://www.element14.com/)
https://www.element14.com/community/groups/open-source-hardware/blog/2016/05/05/design-a-romantic-pcb-using-a-free-pcb-design-tool-easyeda

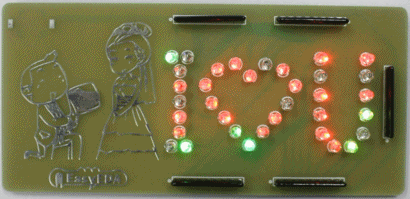

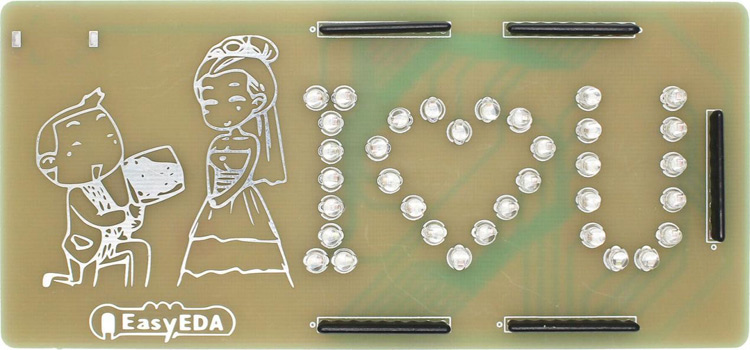

Ce circuit imprimé romantique se compose de 35 LEDS Flash, d’une pile CR1220 de quelques résistances en réseau pour limiter le flux de courant.
