Définir les dimensions du brut

by | Sep 3, 2018 | Préparation Gcode Fusion 360

Avant de définir les dimensions du brut, il faut :

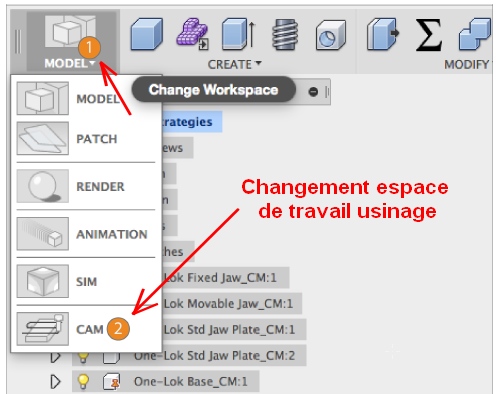

1 ) Passer du module de modélisation au module usinage ( CAM )

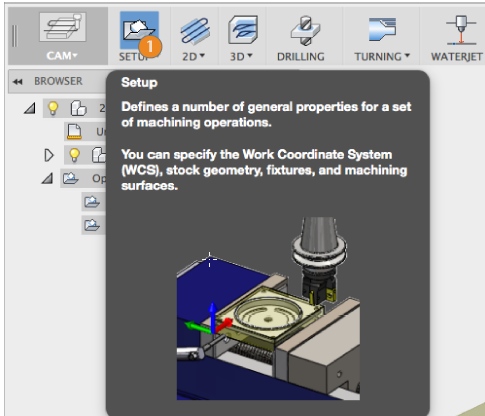

2 ) Démarrer un paramétrage d’usinage



3 ) Donner une surépaisseur par rapport à l’usinage final

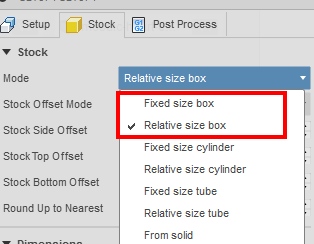

3.1 ) Choisir “Relative size box” ou “Fixed size box

Le choix ce fait surtout selon que vous avez un petit objet a découper dans une grande planche ou une planche qui correspond à l’objet à découper.

Pour une planche aux dimensions précises qui correspond à la taille de l’objet à usiner, il faut choisir “Fixed size box“.

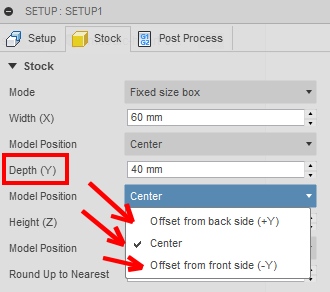

Dans ce cas la pièce usinée pourra se situer au centre ou décalée d’une distance précise par rapport à un coté du brut.

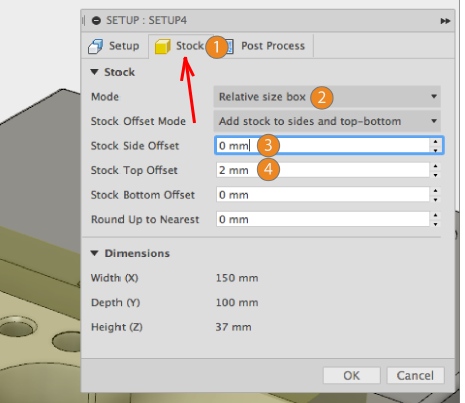

3.2 ) Choisir où mettre une surépaisseur

Tout dépend de la ou les faces sur lesquelles vous aller enlever de la matière.

Si c’est un surfaçage au dessus :
– mettre une surépaisseur au dessusStock Top Offset” (4)
– et “0” pour les cotés “Stock Side Offset” (3)

Si c’est une découpe de planche :

– mettre une surépaisseur autourStock Side Offset” (3)
– et “0” pour le dessus “Stock Top Offset” (4)

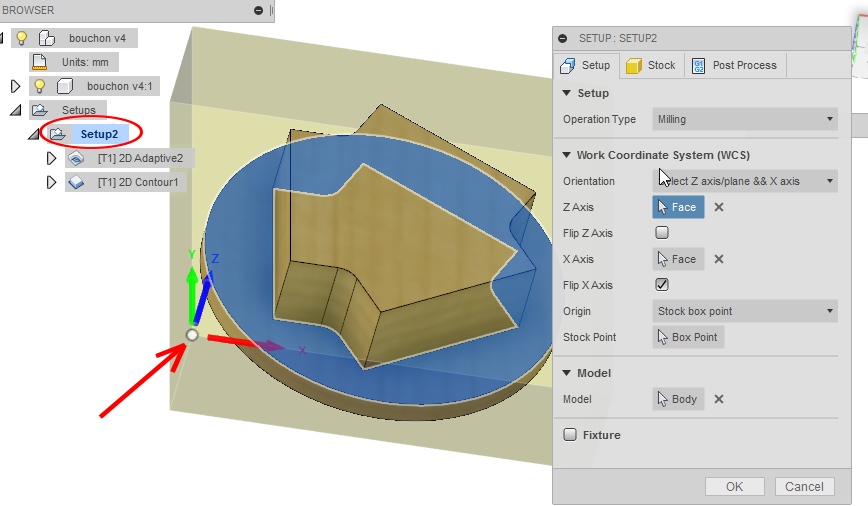

4 ) Définir l’origine pièce

Le choix de l’origine pièce ce situe dans la fenêtre de paramétrage SETUP et dans la partie WCS (Work Coordinate System)

Si vous n’avez pas une orientation des axes correct, vous pouvez la modifier dans la partie “Orientation
Si le sens positif des axes ne va pas dans le bon sens cochez “Flip ? axis”

Pour les machines CNC Formosa, il faut placer :
– l’origine à sur le sommet gauche devant supérieur du prisme représentant le brut.
– l’axe x devant le sens positif pointant vers la droite
– l’axe y sur le coté le sens positif pointant vers l’arrière
– l’axe z vertical le sens positif pointnant vers le haut

Résumé en vidéo
