(Fr) Les logiciels pour le Laser C02

by | Sep 16, 2019 | Découpe Laser Co2

 Les logiciels compatibles avec les différentes électroniques de commande

Whisperer    https://www.scorchworks.com/K40whisperer/k40whisperer.html
Le logiciel Whisperer ne nécessite pas de dongle, en revanche il est très basique il permet de découper, graver en mode vectoriel et trame en une ou différentes passes selon les couleurs du dessin.
Mais il ne fait rien d’autre, les modifications de dessins, ajout de texte … doivent être intégralement réalisées avant l’importation dans Whisperer ( Illustrator, inkscape … )

LaserDraw   https://lasergods.com/download/7812/    LaserDRW extension pour Inkscape

Le logiciel LaserDraw est plus complet que Whisperer, il nécessite en revanche un dongle inséré dans le port USB de l’ordinateur.

CorelDraw avec le logiciel Corel Laser : cette solution nécessite un dongle inséré en permanence dans l’ordinateur.

La carte contrôleur M2 Nano est celle qui équipe les petites découpeuses Laser bon marché K40.
Ces cartes de contrôle n’ont pas de sortie PWM pour faire varier la puissance du laser en cours de fonctionnement par exemple avec des parties du dessin de différentes couleurs correspondant à différentes puissances. On est obligé de faire une gravure et une découpe en deux opérations séparées.

L’offre logiciel pour ce type de carte n’est pas importante, elle n’est pas compatible avec le logiciel Lightburn.

Les techniques de découpe et gravure laser

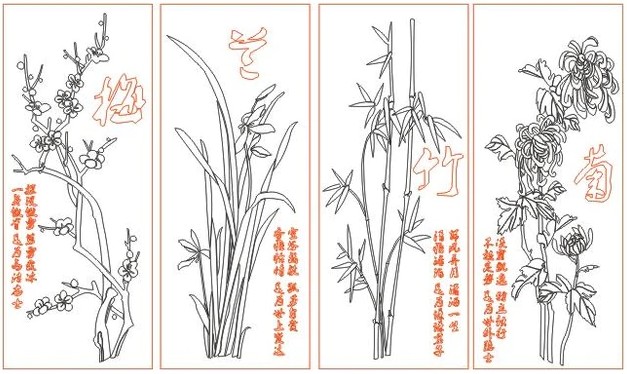

Le fichier à imprimer est un graphique composé uniquement de vecteurs (lignes et courbes géométriques).
Le laser se déplace le long des vecteurs les uns après les autres.
C’est une bonne combinaison entre puissance du laser et vitesse de déplacement qui permet au laser de traverser le matériaux et faire une découpe. Lorsque la puissance du laser n’est pas suffisante pour découper complètement le matériaux il est possible de demander à la machine de repasser au même endroit plusieurs fois.
Dans ce mode de fonctionnement, les axes se déplacent simultanément et sont moins rapides que lors du process de la gravure en mode trame ( raster ).

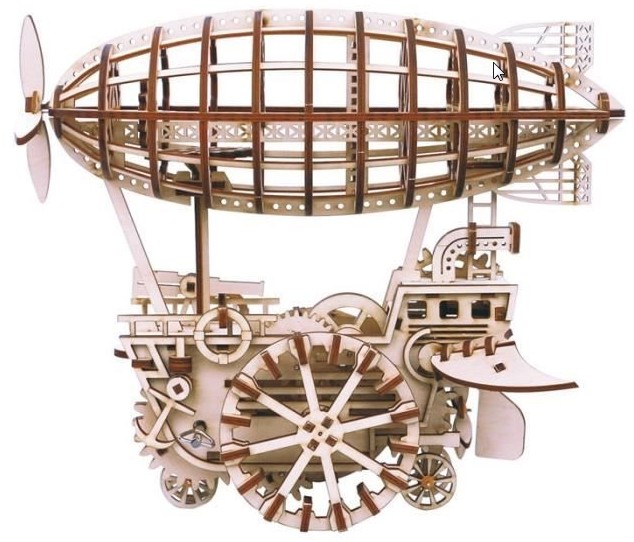

L’épaisseur de la découpe est très fine ( négligeable ) et il est possible de découper beaucoup de petites pièces assez rapidement et ensuite de les assembler.
Dans le cas de la découpe de bois, des traces de brulure reste sur les champs.

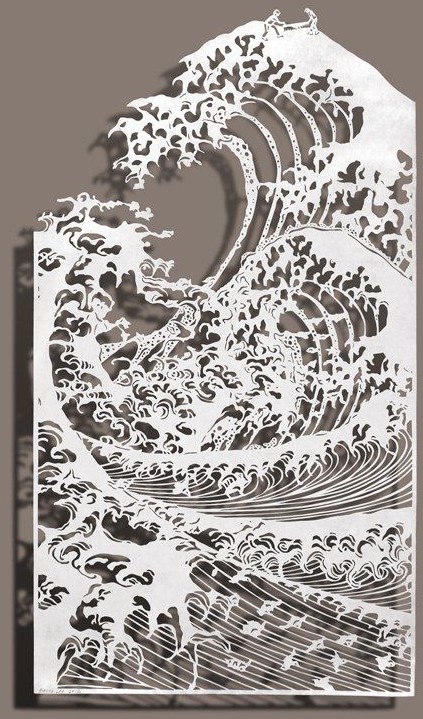

Il est possible de faire des découpes très fine avec un laser, ce que ne permet pas d’autres procédés comme l’usinage, la découpe plasma.

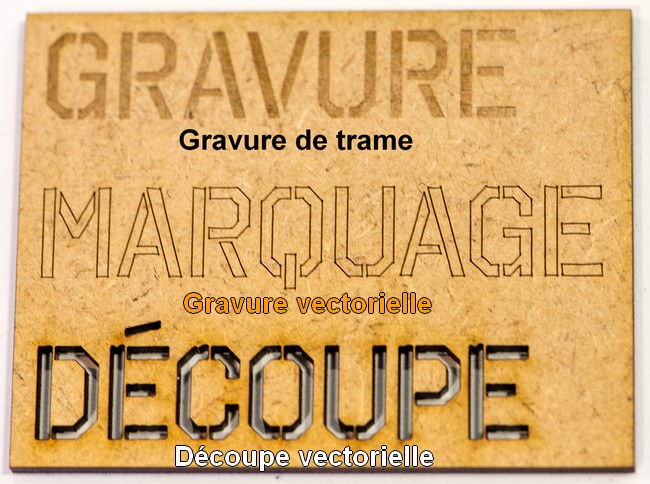

Pour la gravure vectorielle, le principe est le même que pour la découpe vectorielle, on va juste changer la vitesse de déplacement et la puissance du laser pour que le faisceau grave au lieu de traverser pas la matière.
La gravure vectorielle ( marquage ) est beaucoup plus rapide que la gravure par trame ( bitmap )

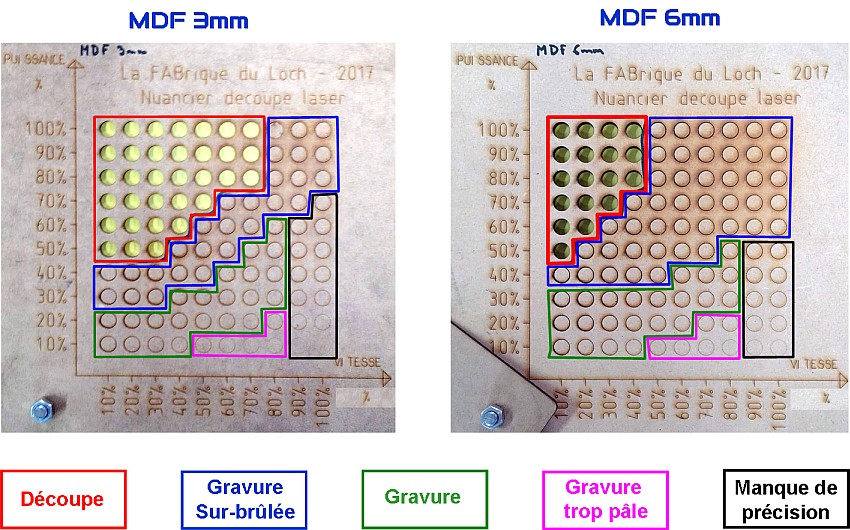

Voici ci-dessous un nuancier réalisé par la fabrique du Loch  https://www.lafabriqueduloch.org
permettant de choisir la puissance et la vitesse afin de découper ou graver

Plus d’information sur l’utilisation du nuancier ici
https://www.lafabriqueduloch.org/fr/projet/utilisation-des-nuanciers/

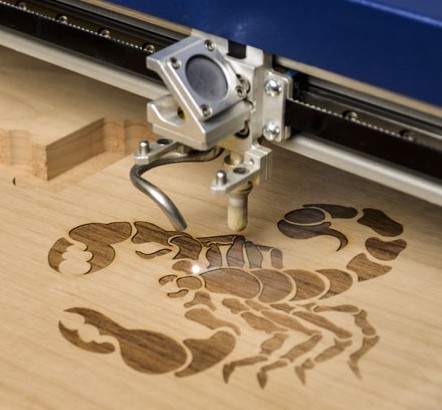

Le fichier à imprimer est une image bitmap, c’est-à-dire qu’elle est constitué de pixels.
L’image est gravée ligne par ligne, point par point, par la machine laser.

Le processus est similaire à celui d’une imprimante à jet d’encre, mais au lieu de l’application de l’encre durant la gravure de trame, de la matière est retirée pixel par pixel par le laser.

Cela est effectué de manière bidirectionnelle, c’est-à-dire que la gravure est effectuée de façon alternée dans les deux directions.

En raison du traitement ligne par ligne dans une gravure de trame, dans ce processus la vitesse des deux axes est très différente : Élevée sur l’axe x, c’est-à-dire l’axe sur lequel la tête du laser est fixée, et plus faible par comparaison sur l’axe y.

Pour des applications de grandes zones, telles que des lettres pleines, des images, des tampons ou la gravure sur bois, la gravure de trame est la méthode la plus appropriée.
